¿Qué es un osciloscopio y por qué lo necesitamos en nuestros proyectos?
Definición y función básica del osciloscopio
Un osciloscopio es una herramienta indispensable en el mundo de la electrónica. Su función principal es visualizar señales eléctricas, permitiéndonos observar variaciones en voltaje a lo largo del tiempo. Este dispositivo se convierte en nuestros ojos para examinar y entender cómo se comportan los circuitos eléctricos y electrónicos. Sin un osciloscopio, sería como intentar conducir un coche con los ojos cerrados; simplemente no tendríamos la información necesaria para hacer ajustes o solucionar problemas.
Importancia en proyectos de electrónica
Ya sea que estés trabajando en un proyecto de hobby, en un laboratorio técnico o incluso en la industria, el osciloscopio es esencial. Nos permite diagnosticar fallos en un circuito, comprobar la forma de onda de una señal, y medir frecuencias. Sin él, podríamos tomar decisiones basadas en suposiciones, lo que podría llevar a resultados inexactos o a desperdiciar tiempo y recursos.
Tipos de osciloscopios: ¿Cuál se adapta mejor a nuestras necesidades?
Osciloscopios analógicos vs. digitales
Los osciloscopios se dividen principalmente en dos tipos: analógicos y digitales. Los analógicos son fáciles de usar y pueden mostrar señales en tiempo real, pero son limitados en cuanto a almacenamiento y análisis. Por otro lado, los osciloscopios digitales, que son los más comunes hoy en día, ofrecen almacenamiento de datos, análisis más sofisticado y la capacidad de transmitir señales a una computadora para un estudio más profundo.
Osciloscopios portátiles vs. de banco

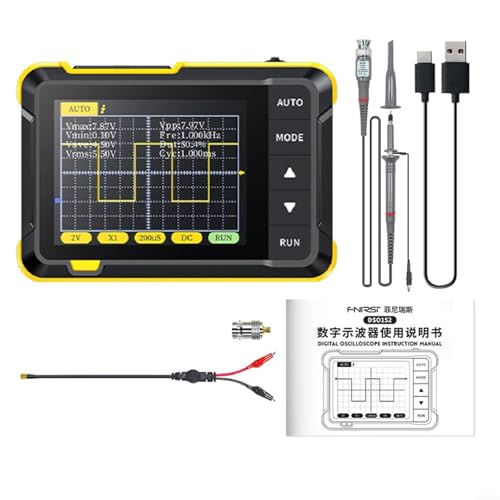

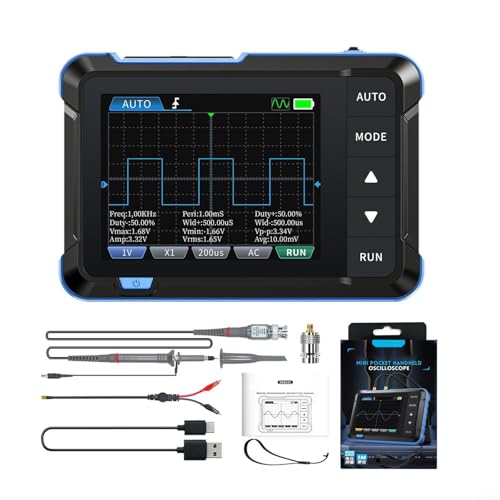

También encontramos osciloscopios portátiles y de banco. Los portátiles son ideales para quienes necesitan realizar mediciones en el campo, gracias a su tamaño compacto y batería. En cambio, los de banco son más grandes y ofrecen características avanzadas y una mayor estabilidad, lo que los hace perfectos para un uso en laboratorio o en talleres que requieren mayor precisión.
Características clave a considerar al elegir un osciloscopio: una guía simple
Ancho de banda y frecuencia de muestreo
Un aspecto fundamental a considerar es el ancho de banda, que se refiere a la frecuencia máxima que el osciloscopio puede medir. Por ejemplo, si necesitas analizar señales de alta frecuencia, un osciloscopio con un ancho de banda mayor es crucial. La frecuencia de muestreo también es importante, ya que determina cuántas veces por segundo puede registrar la señal. Para señales rápidas, buscar un osciloscopio con un alto índice de muestreo es esencial.
Número de canales y profundidad de memoria
La cantidad de canales que el osciloscopio tiene influye en nuestra capacidad para comparar diferentes señales al mismo tiempo. Un modelo con dos o cuatro canales es útil si estás trabajando con circuitos más complejos. Además, la profundidad de memoria nos dice cuánto tiempo podemos almacenar datos. Una mayor profundidad es preferible para realizar análisis prolongados y detallados sin perder información crucial.
Usos prácticos del osciloscopio en la vida cotidiana: ejemplos que nos ayudan
Diagnóstico de problemas en electrodomésticos
Imagina que tu televisor se apaga repentinamente. Con un osciloscopio, podemos rastrear los problemas eléctricos analizando las señales de voltaje que provienen de la placa de circuito. Esto nos permitirá identificar componentes que estén funcionando mal o cortocircuitos, facilitando así las reparaciones.
Desarrollo de circuitos en proyectos de electrónica
Si estamos creando un nuevo dispositivo, como un sistema de alarma, un osciloscopio nos ayuda a verificar que las señales de salida de los sensores se estén comportando como se espera. Podemos ver en tiempo real si hay alguna anomalía, ajustando los circuitos de manera más eficiente.
Cómo configurar y utilizar un osciloscopio: pasos sencillos para comenzar a medir
Preparación inicial del osciloscopio
Primero, asegúrate de que el osciloscopio esté correctamente conectado a una fuente de alimentación y que el canal en el que conectarás la sonda esté activado. A continuación, ajusta el modo a ‘voltaje’ y elige la escala de voltaje adecuada para las señales que piensas medir, teniendo en cuenta que puedes empezar con un ajuste mayor y luego ir disminuyendo.
Realizando una medición básica
Con la sonda conectada a la señal que deseas analizar, observa la pantalla del osciloscopio. Puedes ajustar el tiempo por división y el voltaje por división para obtener una visualización clara. A medida que la señal se despliega, podrás identificar patrones y problemas, lo que te permitirá tomar decisiones informadas. Recuerda siempre guardar o registrar tus mediciones si es necesario.
